8231.0400.04 - Упор капота Лада-Приора

Инструкция по установке

На­зна­че­ние из­де­лия

Упор капота с телескопическим пневмогидравлическим толкателем на растяжке передних стоек устанавливается на автомобили Лада-Приора в дополнение к штатному упору-стойке. Облегчает процедуру подъема капота и повышает удобство эксплуатации автомобиля.

Подготовка к монтажу

Подготовьте ключи на 10 и на 13.
Для установки упора необходимо дополнительно приобрести кронштейн (код 8231.0410.04) или растяжку передних стоек (код 2904.1900.04).

Установка

1. Откройте капот автомобиля и зафиксируйте его штатным упором.
2. Из капота выньте пластмассовый фиксатор, удерживающий штатный упор в транспортном положении, откроется квадратное отверстие.
3. Чуть выше и правее по обивке капота на расстоянии 90мм от квадратного отверстия выньте пластмассовый фиксатор обивки капота, откроется круглое отверстие диаметром 6 мм.

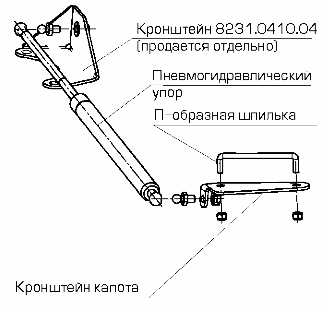

4. Из комплекта возьмите «П» образную шпильку и через квадратное отверстие с небольшим усилием установите ее так, чтобы второй резьбовой конец вышел из отверстия Ф6мм.
5. Аккуратно удерживая шпильку установите сверху кронштейн ушком наружу а/м (как показано на рисунке), наживите гайки с шайбами (в комплекте). Затяните гайки аккуратно не сорвав резьбы!
6. Установите кронштейн на правую переднюю стойку (по ходу автомобиля) на внутренние шпильки поверх кронштейна датчика движения. Если на автомобиле стоит растяжка, то кронштейн не нужен, т.к. растяжка имеет точку крепления газового упора.
7. Вверните опорный шарик в посадочное место изнутри кронштейна или в растяжке (как показано на рисунке). Придерживая капот установите газовый упор штоком вниз, штатный упор снимите.
8. На углу пластмассовой крышки мотора, рядом с правой стойкой, находится клапан продувки абсорбера, аккуратно снимите его с крышки. В освободившийся паз крепления клапана сверху вставьте пластинку отверстием вниз и болтом закрепите клапан к монтажному крюку чуть правее от стандартного крепления на крышке. Проконтролируйте укладку проводов и шлангов при перемещении клапана.
9. Капот следует закрывать со стороны установки газового упора, чтобы не допускать перекоса упора.
10. Аккуратно без рывков закройте капот.
