5601.0100.04 - Усилитель кузова на ВАЗ-2111/12

Инструкция по установке

АО АВТОВАЗ, «ИТЦ АВТО».
Технологическая инструкция №3100.25100.20397
Усилитель кузова (ТУ 4538-001-57582855-01) автомобилей ВАЗ 2110/2111/2112 — монтаж

Общие указания

Работы производить в соответствии с требованиями «Правил по охране труда на автомобильном транспорте» Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

Трудоемкость установки усилителя кузова — 1 н/час.

Необходимый инструмент

— Ключи гаечные (головки): 10, 13, 17, 19, 24, 27
— Отвертка крестообразная
— Дрель, сверло диаметром 8 мм
— Нож технологический
— Ножовка (для ВАЗ-2112)

Монтаж

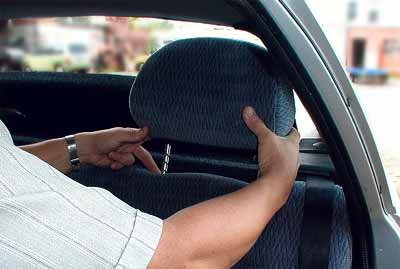

1. Снять подголовники заднего сиденья

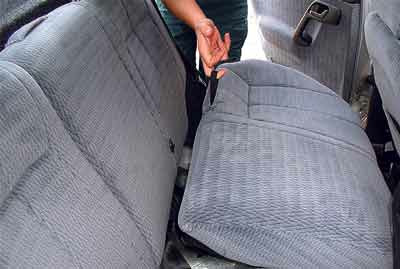

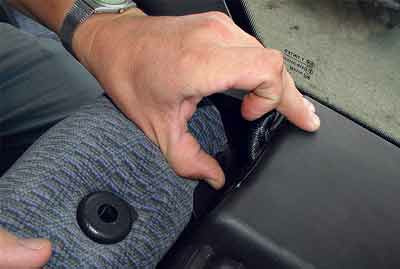

2. Потянуть правую петлю привода замка подушки заднего сиденья, откинуть правую подушку. Потянуть левую петлю привода замка подушки заднего сиденья, откинуть левую подушку.

3. Нажать на рукоятку привода замка правой спинки заднего сиденья и наклонить спинку.

4. Отвернуть четыре гайки петель крепления правой спинки заднего сиденья, снять правую спинку (ключ 10 торцовый). Повторить п. 3 и 4 с левой спинкой. Снять полку багажника и коврик багажника.

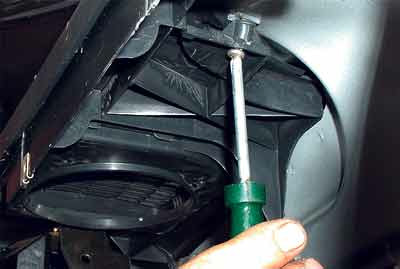

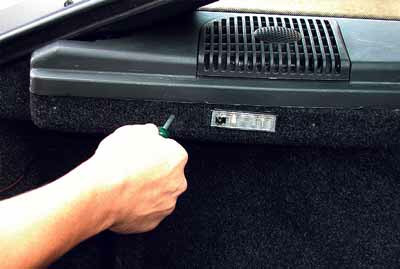

5. Отвернуть восемь винтов крепления обивки багажника правой и левой (отвертка крестообразная).

6. Для ВАЗ-2112: отвернуть фиксатор полки.

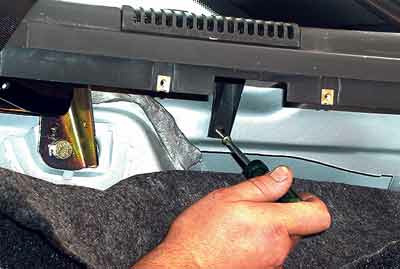

7. Для ВАЗ-2112: отвернуть нижний винт крепления полки.

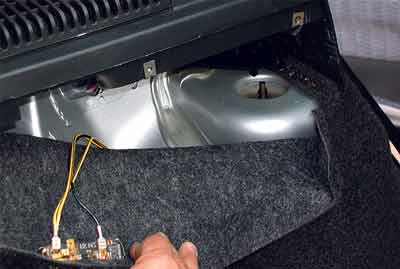

8. Освободить опорные чашки пружин задней подвески и кронштейны крепления спинки заднего сиденья от обивки багажника.

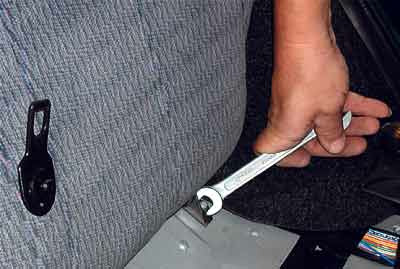

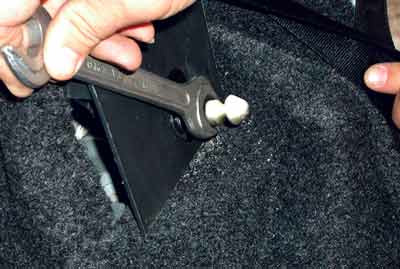

9. Отвернуть фиксаторы замков спинки заднего сиденья (ключ гаечный 19).

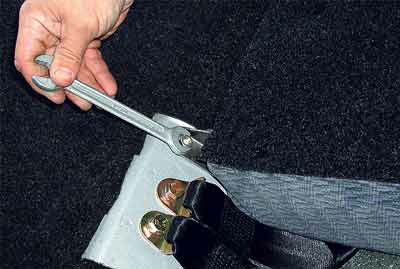

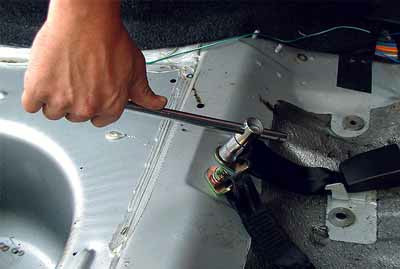

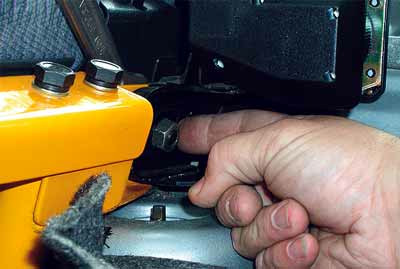

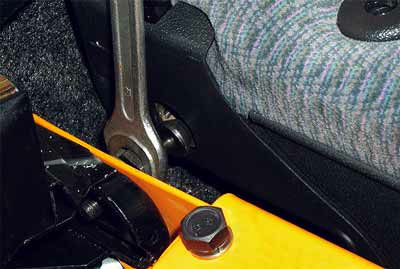

10. Отвернуть болты крепления кронштейнов замков задних ремней безопасности (головка сменная 17, вороток).

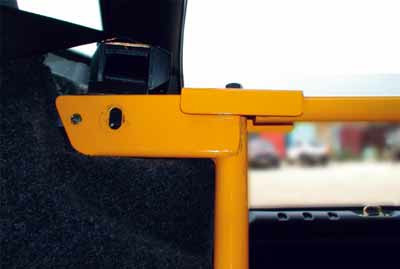

11. Завести усилитель кузова в салон, совместить отверстия усилителя с отверстиями на кронштейнах крепления спинки сиденья и с отверстиями для крепления замков ремней безопасности.

12. Наживить фиксаторы (из комплекта поставки) замков спинки заднего сиденья с пружинной стопорной шайбой и штатной шайбой.

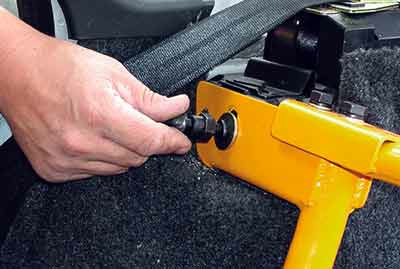

13. Наживить болты крепления кронштейнов замков задних ремней безопасности в сборе с кронштейнами (в том числе два болта из комплекта поставки).

14. Установить спинки заднего сиденья. Затянуть гайки крепления кронштейна со стороны багажника (ключ торцовый 10).

15. Затянуть гайки крепления кронштейна со стороны салона (ключ торцовый 10).

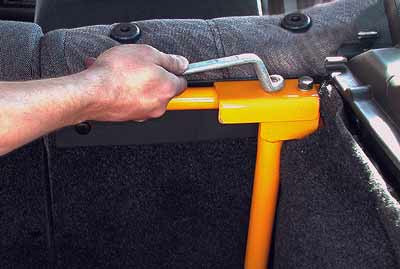

16. Затянуть 4 болта крепления поперечины усилителя (ключ гаечный 17).

17. Отрегулировать положение фиксаторов замков спинки заднего сиденья так, чтобы спинки легко фиксировались и откидывались.

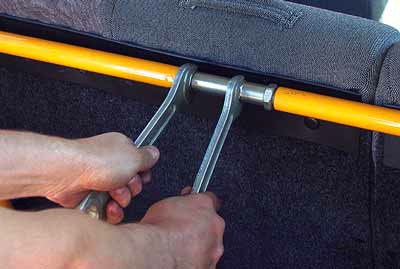

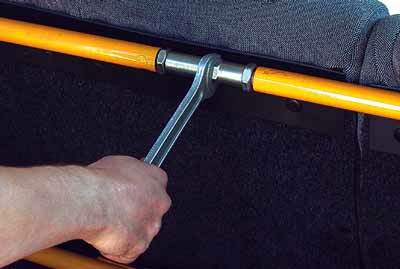

18. При необходимости ослабить две контргайки и произвести регулировку поперечины усилителя регулировочной муфтой (ключи гаечные 27 и 24).

19. Затянуть фиксаторы замков спинки заднего сиденья и наживить контргайку из комплекта поставки (ключ гаечный 19).

20. Затянуть контргайку фиксатора спинки сиденья (головка сменная 17, вороток).

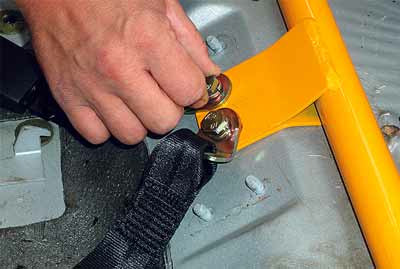

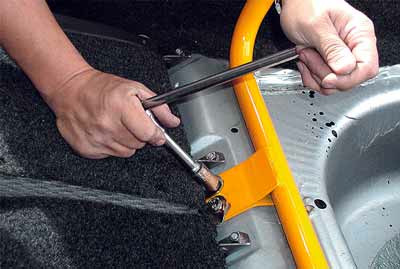

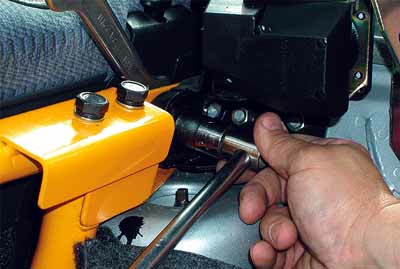

21. Затянуть болты крепления задних ремней безопасности и нижних кронштейнов 3 усилителя (головка сменная 17, вороток).

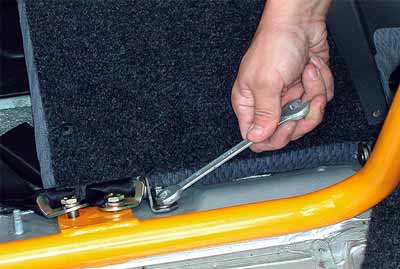

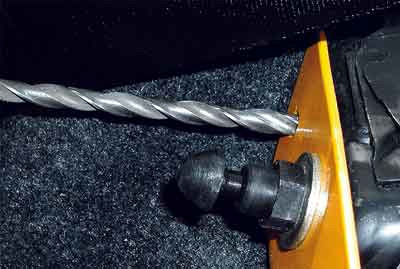

22. Через отверстия в боковых кронштейнах усилителя просверлить (по месту) отверстия в кронштейнах кузова (дрель, сверло диаметром 8 мм).

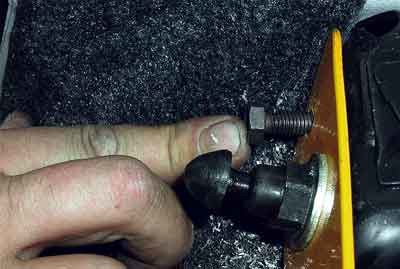

23. Установить в полученные отверстия болты с шайбами пружинными и наживить гайки (болты, шайбы и гайки из комплекта поставки)

24. Затянуть контрольные болты (ключ гаечный 13, головка сменная 13, вороток).

25. Затянуть контргайки регулировочной муфты (ключи гаечные 24 и 27).

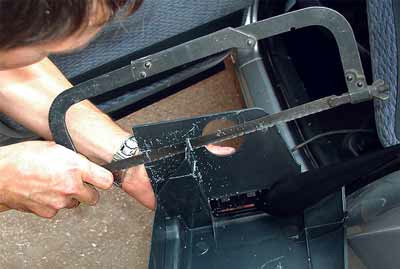

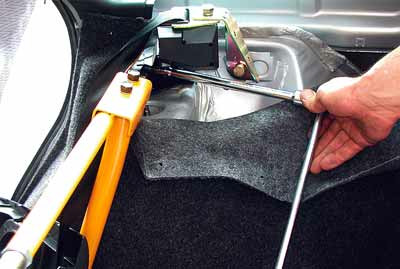

26. Для ВАЗ-2112: подрезать ребро жесткости полки (ножовка).

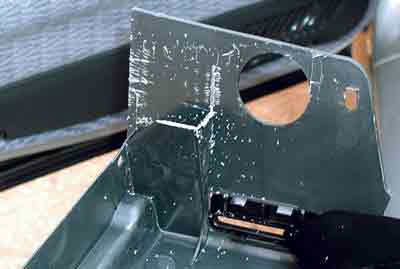

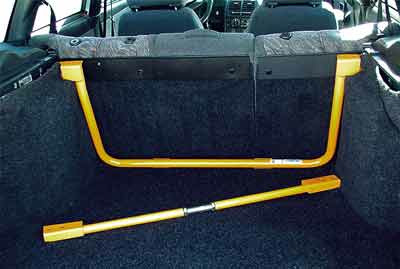

27. Вид обрезанной полки.

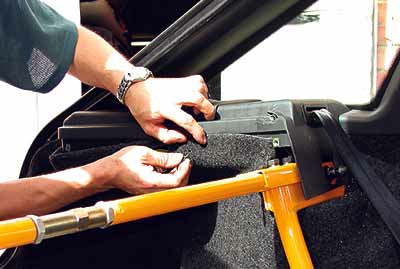

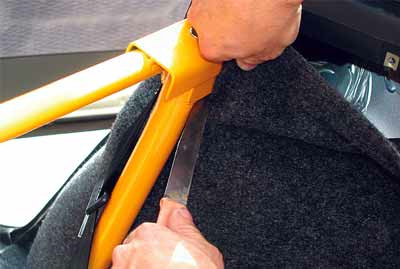

28. Закрыть обивкой багажника опорные чашки пружин подвески, при необходимости подрезать обивку (отвертка крестообразная, нож).

29. Установить коврик багажника (при необходимости подрезать коврик) (нож технологический). Установить полку багажника. Установить подушки заднего сиденья.

30. Для транспортировки крупногабаритного груза, отвернуть четыре болта, снять поперечину (ключи гаечные 24 и 27, головка сменная 13, ключ трещоточный).
