5301.0100.04 - Усилитель щитка передка ЛАДА-110

Инструкция по установке

На­зна­че­ние из­де­лия

Усилитель щитка передка устанавливается на все автомобили семейства ЛАДА-110 и предназначен для повышения жесткости щитка передка, уменьшения перемещений картера рулевого механизма и, как следствие, улучшения управляемости автомобиля.

Подготовка к монтажу

1. Обратите внимание на то, что левый и правый хомуты зеркально симметричны.
2. Для монтажа вам понадобятся гаечные ключи на 10, 13 и два ключа на 17.

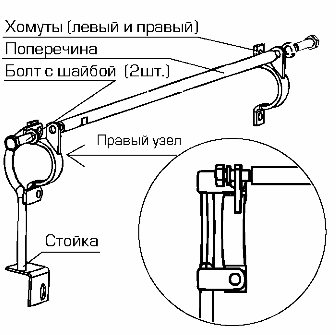

Установка усилителя

1. Снимите левый (по ходу движения автомобиля) хомут. Установите на шпильки левый хомут усилителя проушиной поперечины вверх. Затяните гайки.
2. Замените правый хомут. Поверх него наденьте на шпильки проушины стойки. Опорный уголок стойки наденьте пазом на шпильку поперечного бруса кузова, предварительно сняв с нее держатель трубки адсорбера (если таковой имеется). Держатель трубки наденьте поверх уголка и притяните весь пакет к брусу кузова через большую шайбу (6х25). Затяните все гайки.
3. Установите поперечину. Вставьте в отверстия проушин на хомутах болты с пружинными шайбами и вверните их в поперечину. Затягивайте оба болта одновременно.

Внимание

В случае, если хомуты перепутаны местами - в конструкции появится зазор 10 мм между поперечиной и проушинами хомутов. Поменяйте хомуты местами.
