2904.1400.04 - Растяжка стоек передней подвески ЛАДА-114
Назначение изделия
Растяжка передних стоек с дополнительной штангой подвески двигателя устанавливается на автомобили семейств "Самара" и ЛАДА-110, имеющие 8и- клапанный инжекторный двигатель. Предназначена для улучшения управляемости автомобиля и снижения колебаний силового агрегата.
Подготовка к монтажу
Для монтажа конструкции вам понадобятся гаечные ключи на 10, 13 и на 19. 1. Установите автомобиль на ручной тормоз, откройте капот. 2. При установке изделия на автомобиль семейства ЛАДА-110 необходимо поддомкратить силовой агрегат, чтобы разгрузить правую опору двигателя и предотвратить его опускание.
Установка изделия

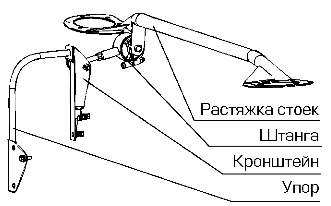

1. Ослабьте натяжение ремня генератора, снимите ремень. 2. Демонтируйте кронштейн регулировки натяжения ремня генератора. На автомобилях семейства ЛАДА-110 дополнительно осоедините кронштейн опоры двигателя от блока цилиндров. 3. Установите крепежную пластину упора между блоком цилиндров и кронштейном натяжения генератора для автомобилей "Самара" или между блоком цилиндров и кронштейном опоры силового агрегата на ЛАДА-110. Наживите болты. 4. Снимите монтажную петлю с крайних правых шпилек выпускного коллектора. 5. Вставьте во втулку кронштейна болт М10х90. Установите кронштейн вместо монтажной петли. 6. Болтом М10х65 соедините кронштейн с упором. Затяните болт. 7. Затяните болты крепления упора и гайки крепления кронштейна. 8. Натяните ремень генератора. Прогиб ремня между роликами должен быть 10-15 мм при усилии нажатия 10 кг. 9. Открутите по три гайки с каждой стороны и установите растяжку на опорные стаканы передних стоек. Затяните гайки. 10. Малую проушину штанги наденьте на болт упорного кронштейна. Наживите гайку. 11. Ослабьте контргайку штанги и отрегулируйте ее длину так, чтобы болт крепления штанги к проушинам растяжки проходил через отверстия в проушинах без натяга штанги. 12. Затяните гайки на болтах кронштейна и проушин растяжки. 13. Затяните контргайку штанги придерживая штангу за корпус так, чтобы ее не перекосило. 14. Проверьте затяжку всех соединений.
|
|
