1001.0100.04 - Штанга подвески двигателя ЛАДА-110

Инструкция по установке

На­зна­че­ние из­де­лия

Дополнительная штанга подвески двигателя ВАЗ-2110 устанавливается на все автомобили семейства ЛАДА-110. Штанга 1001.0300.04 рекомендована для а/м с двигателем ВАЗ-2112. Удерживает силовой агрегат от продольных перемещений при трогании с места, резком торможении двигателем, а также при движении по сыпучим покрытиям.

Подготовка к монтажу

Для монтажа конструкции вам понадобятся гаечные ключи на 13, 17 и 19.
Для ВАЗ-21102 необходимо заменить кронштейн крепления модуля зажигания на изделие 3705.0100.04.

Установка

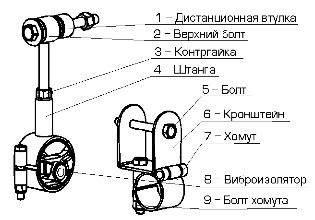

1. Из кронштейна 6 выньте болты 5 и 9, раскройте хомут 7.
2. Кронштейн 6 установите на поперечине передней подвески под вентилятором, одев хомут 7 на трубу поперечины.
3. Установите болт 9 на место, наживите гайку.
4. Установите конусные сайлентблоки с распорной втулкой в верхнее ухо штанги.
5. Отверстие в виброизоляторе 8 совместите с отверстиями в кронштейне 6 и вставьте болт 5. Наживите гайку.
6. Установите болт 2 так, чтобы с двух сторон от сайлентблока стояли шайбы, а между коробкой передач и штангой стояла дистанционная втулка.
7. Ослабьте контргайку 3 и отрегулируйте длину штанги так, чтобы болт 2 попал в отверстие проушины на фланце коробки передач. Вставьте болт, наживите гайку.
8. Проверьте положение штанги. Она не должна касаться корпуса коробки передач или корпуса вентилятора системы охлаждения. Продольные оси штанги и кронштейна должны совпадать. Зазоры в виброизоляторе должны быть равными с обеих сторон.
9. Затяните все болты и контргайку на регулировочной шпильке штанги.

Внимание

Во время эксплуатации регулярно проверяйте затяжку болтовых соединений.
