5601.0300.04 - Усилитель кузова на ВАЗ-2110

Инструкция по установке

АО АВТОВАЗ, «ИТЦ АВТО».
Технологическая инструкция №3100.25100.20397
Усилитель кузова (ТУ 4538-001-57582855-01) автомобилей ВАЗ 2110/2111/2112 — монтаж

Общие указания

Работы производить в соответствии с требованиями «Правил по охране труда на автомобильном транспорте» Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

Трудоемкость установки усилителя кузова — 1,5 н/час.

Необходимый инструмент

— Ключи гаечные (головки): 10, 13, 17, 24, 27
— Отвертки крестообразная и плоская
— Молоток, зубило

Монтаж

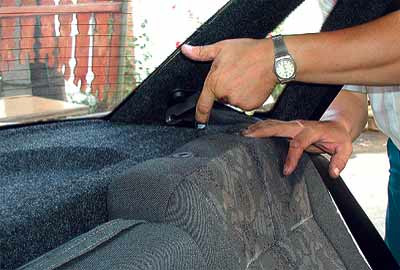

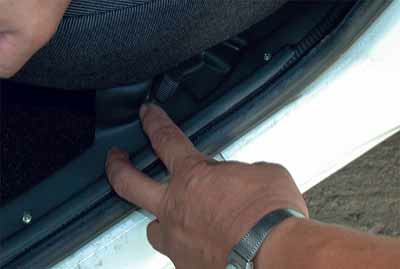

1. Потянуть вверх петли замков правой и левой спинок заднего сиденья, наклонить спинки вперед, снять спинки.

2. Нажать на рукоятки замков подушки и снять подушку заднего сиденья.

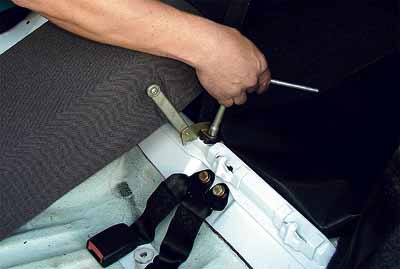

3. Отвернуть две гайки петель крепления подлокотника, и снять подлокотник заднего сиденья с петлями в сборе (ключ 10 торцовый).

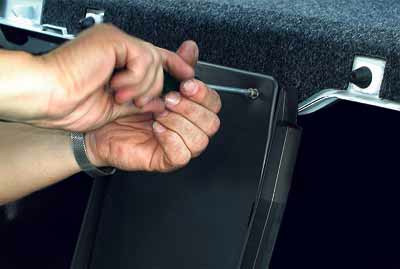

4. Отвернуть три винта крепления опоры подлокотника, снять опору (отвертка крестообразная).

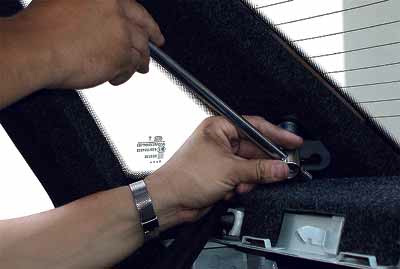

5. Снять две облицовки со скоб задних ремней безопасности, отвернуть два болта крепления скоб задних ремней безопасности на задней правой и левой стойках (отвертка плоская, ключ 17 кольцевой).

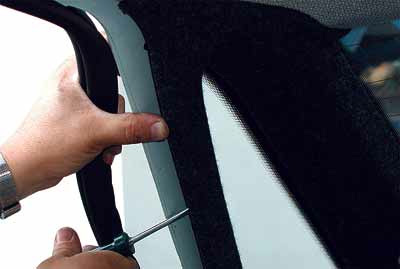

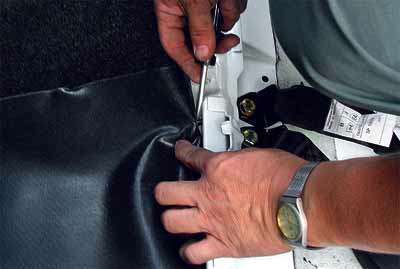

6. Снять облицовки правую и левую задних стоек преодолевая сопротивление пластмассовых держателей (отвертка плоская).

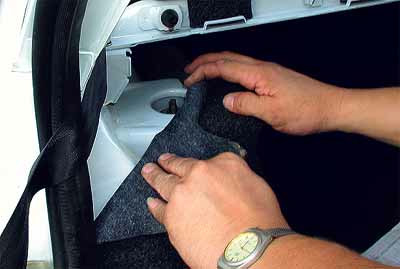

7. Освободить опорные чашки пружин задней подвески от обивки багажника.

8. Снять заднюю полку.

9. Снять коврик багажника.

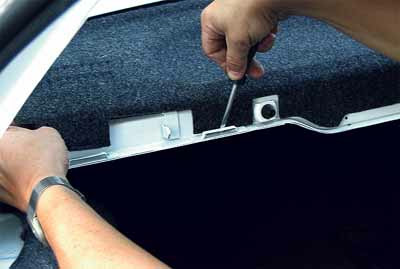

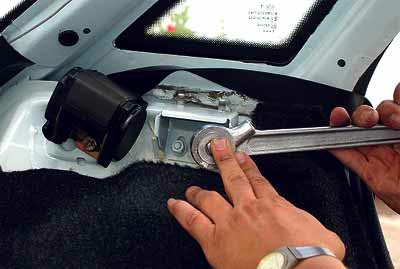

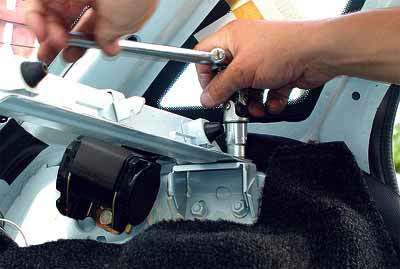

10. Отвернуть четыре гайки крепления верхней поперечины спинки заднего сиденья, снять поперечину (ключ трещоточный, головка сменная 13).

11. Отвернуть четыре гайки крепления кронштейнов 2110-6820154 верхней поперечины спинки заднего сиденья к кузову, снять кронштейны (ключ трещоточный, головка сменная 13).

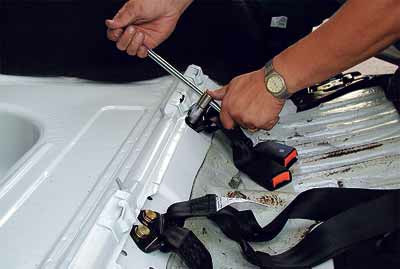

12. Отвернуть болты крепления кронштейнов замков задних ремней безопасности (головка сменная 17, вороток).

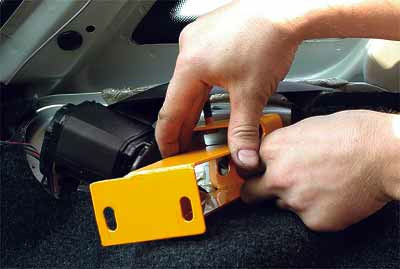

13. Установить на шпильки крепления кронштейнов 2110-6820154 оригинальные кронштейны правый и левый из комплекта поставки. Наживить гайки с пружинными шайбами.

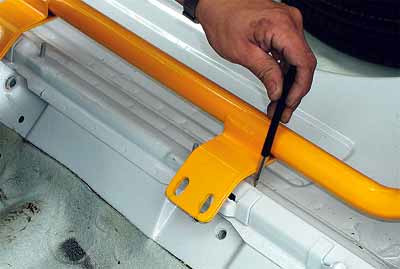

14. Завести усилитель кузова через проем багажника в салон автомобиля, временно совместить отверстия на усилителе с отверстиями на левом и правом кронштейнах, отверстия на нижних кронштейнах усилителя с отверстиями для крепления замков задних ремней безопасности. Произвести разметку положения нижних кронштейнов усилителя на поперечине пола. Убрать усилитель.

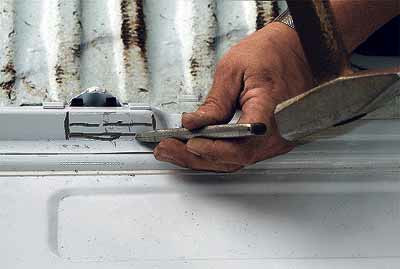

15. Пробить два паза (согласно разметке) в поперечине пола под зацепами крепления спинки заднего сиденья на высоту кронштейнов нижних усилителя (зубило, молоток).

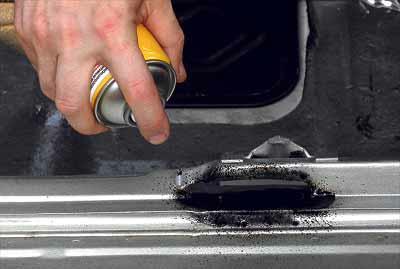

16. Обработать пазы антикоррозионным составом (антикоррозионный состав типа БПМ-1).

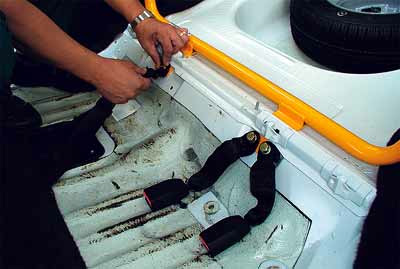

17. Вставить усилитель кузова нижними кронштейнами в пробитые пазы, совместить отверстия в нижних кронштейнах усилителя с отверстиями крепления замков задних ремней безопасности, отверстия на усилителе с отверстиями на левом и правом кронштейнах, установленных по п.13. Наживить болты с шайбами плоскими крепления кронштейнов замков задних ремней безопасности в сборе с кронштейнами (в том числе два болта из комплекта поставки).

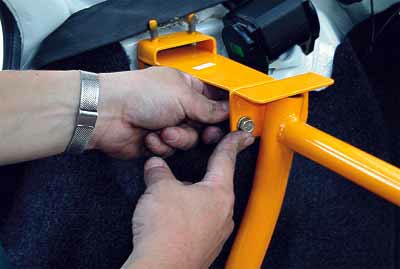

18. Установить болты крепления усилителя в отверстия крепления к боковым кронштейнам правому и левому, наживить гайки с плоской и пружинной шайбами (из комплекта поставки).

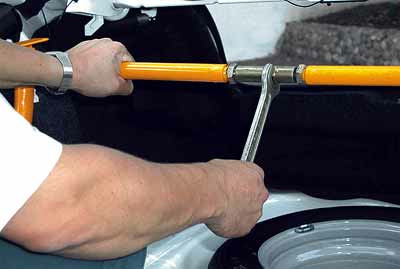

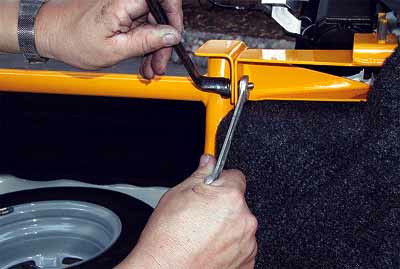

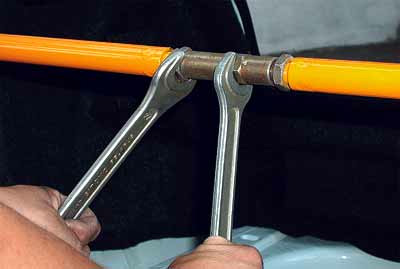

19. Ослабить две контргайки регулировочной муфты. Устранить зазоры между фланцами усилителя и кронштейнами боковыми регулировочной муфтой (ключи гаечные 24 и 27).

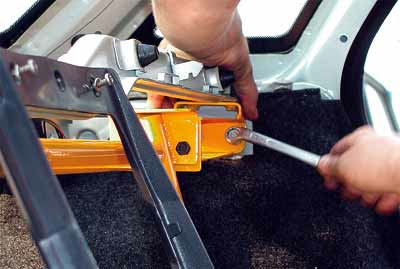

20. Затянуть гайки болтов крепления усилителя к боковым кронштейнам правому и левому (ключ гаечный 2003—635 шт.).

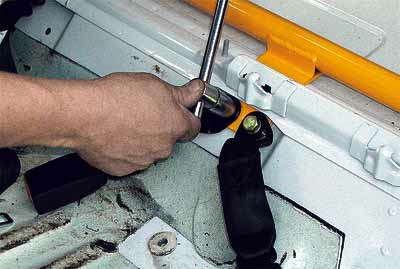

21. Затянуть болты крепления замков задних ремней безопасности (головка сменная 17, вороток).

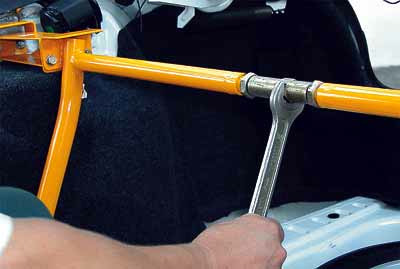

22. Раздать усилитель кузова на половину оборота регулировочной муфты (ключ гаечный 24).

23. Затянуть контргайки правую и левую (ключи гаечные 24 и 27).

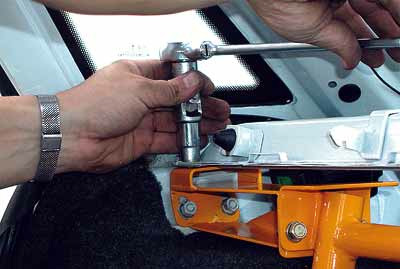

24. Затянуть гайки крепления кронштейнов к кузову (ключ гаечный 13).

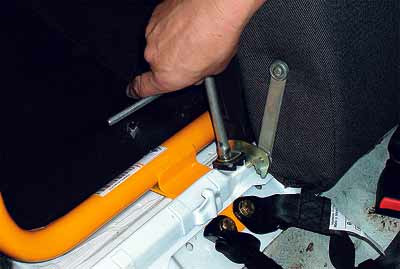

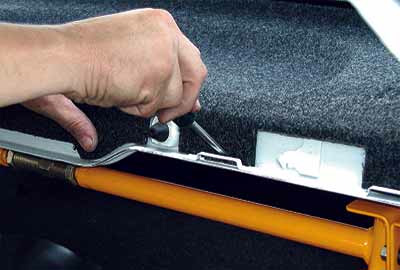

25. Установить верхнюю поперечину крепления спинки заднего сиденья на шпильки кронштейнов боковых усилителя кузова (ключ трещоточный, головка сменная 13).

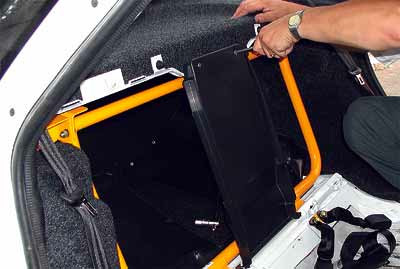

26. Установить коврик багажника и заднюю полку, закрыть обивкой багажника опорные чашки пружин задней подвески.

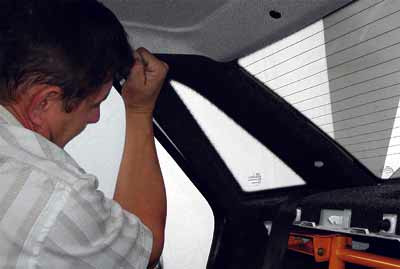

27. Установить облицовки правую и левую задних стоек.

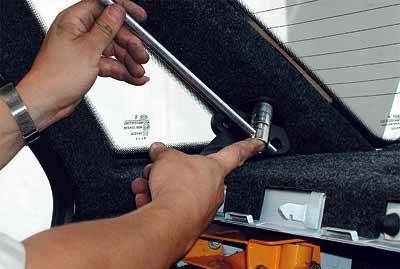

28. Установить скобы задних ремней безопасности на задней правой и левой стойках (ключ 17 кольцевой).

29. Установить рамку подлокотника (отвертка крестообразная).

30. Установить подлокотник (гаечный ключ 10). Установить спинки и подушку сиденья.
