2904.1200.04 - Растяжка стоек передней подвески Лада-112

Инструкция по установке

На­зна­че­ние из­де­лия

Растяжка передних стоек с дополнительной штангой подвески двигателя устанавливается на автомобили семейств Лада-110 и Лада-Самара, имеющие 16и-клапанный инжекторный двигатель.
Предназначена для улучшения управляемости автомобиля и снижения амплитуды колебаний силового агрегата.

Подготовка к монтажу

Для монтажа конструкции вам понадобятся гаечные ключи на 13, 17 и на 19.
1. Установите автомобиль на стояночный тормоз, включите нейтральную передачу и откройте капот.
2. При установке изделия на автомобили семейства ЛАДА-110 необходимо снять штатную верхнюю (правую) штангу подвески двигателя.

Установка изделия

1. Открутите по три гайки крепления верхней опоры передней подвески с каждой стойки. Снимите шайбы.
2. Установите растяжку на освободившиеся шпильки. Наденьте шайбы, затяните гайки.
3. Ослабьте болт крепления штанги к растяжке, ослабьте контргайку стойки.

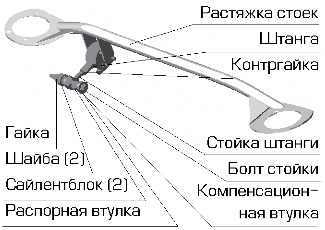

4. Подсоберите крепежный узел стойки, надевая на болт детали в следующем порядке: для Лада-110 - шайба- сайлентблок-дистанционная втулка- стойка-сайлентблок-шайба. Для Лада-Самара добавьте на болт компенсационную втулку после последней шайбы.
5. Вращая стойку за болт подгоните длину штанги так, чтобы болт стойки легко входил в отверстие на кронштейне двигателя. Болт должен входить в отверстие кронштейна без перекосов.
6. Вставив болт, наживите гайку. Для Лада-110 - перед гайкой наденьте на болт компенсационную втулку.
7. Затяните болт стойки. При этом штанга не должна перекашиваться. В случае возникновения перекоса - добавьте необходимое количество шайб, подходящего размера.
8. Проверьте зазоры в резиновом элементе (опоре) штанги. Они должны быть равными с обеих сторон. Если зазоры не равны - повторите установку с п. 4.
9. Затяните болт крепления штанги к растяжке.
10. Затяните контргайку стойки. При этом контролируйте, чтобы штанга не перекашивалась в проушинах растяжки.

Внимание

При установке на автомобили семейства Лада-Самара 16и- клапанного двигателя ВАЗ-2112 (что не предусмотрено заводом-изготовителем, так как он обладает отличными от двигателя ВАЗ-2108/10 весовыми характеристиками), необходимо заменить штатную переднюю опору двигателя (код 2108-1001015-10) на усиленную, нашего производства (код 1001.0400.04).
