Паровозик для парка 13 сообщений 1 голос Начато: 12 лет назад пользователем polk Последний ответ: polk	Метки: аттракцион детский парк паровозик

polk
Модератор

Решил создать тему, как делается проект.
Раньше я об таких проектах писал на профильных форумах, ну а для этого проекта и форумов не нашлось...

Задача сделать ПАРОВОЗИК для детей с вагончиками, как в мультиках по детски...
Сначало дизайнером выступил Александр, который нам делал:
МикроБ ( http://техномастер.рф/production/summer/Microb )
ПЛЕЕР-1 ( http://техномастер.рф/production/summer/player )
ПЛЕЕР-2 ( http://техномастер.рф/production/summer/Player-2 )
пневмоход КИТ ( http://техномастер.рф/production/winter/tm06-kit ).

С технической стороны все класно и реалистично получилось, но совсем не мультяшно.
В работу вступил дизайнер Илья, он делал нам УЛИТКУ
( http://техномастер.рф/production/summer/Ulitka ).
Его проект паровозика одобрили и решили делать.

Опубликовано 12 лет назад #
polk
Модератор

Перед новым годом рисунок паровозика стали переводить в реальную трехмерную модель, чтобы по ней можно было строить сам паровоз.
А вообще запланировано было начало на февраль 2012 года, а окончание на первое июня.

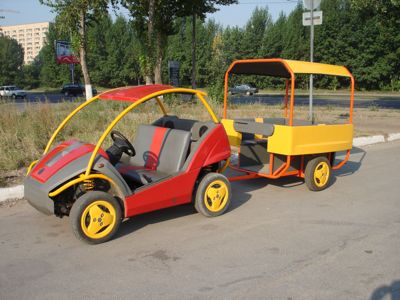

Вагончики решили пока не изобретать, а взять готовый от минимобиля МикроБ
( http://техномастер.рф/local/images/galleries/Microb-013.jpg )

Вот так он предполагается будет выглядеть, еще правда надо дорабатывать внешний вид элементов и технологии изготовления.
Главное хочется сделать не муляж паровоза одетый на "трактор", а настоящий игрушечный паровоз, но только большой.
Очень много решений позаимствовано от предыдущих работ.

Опубликовано 12 лет назад #
polk
Модератор

При дополнительной проработке и согласованием с заказчиками получили два варианта паровозика: грустного справа и веселого слева.
Ну и выбор конечно пал на веселого.

Опубликовано 12 лет назад #
polk
Модератор

Рама паровоза изготавливается из квадратной трубы, чтобы удобней к ней крепить панели из фанеры и пластика. Подвеска для "комфортной" езды задняя с амортизаторами, а передняя жесткая балансирная балка с ограничительными отбойниками.

А вот чтобы навести красоту необходимо сделать макет и изготовить пластилиновый "болван" на все детали в отдельности. Макет строим из фанеры и отдаем модельщикам.

Опубликовано 12 лет назад #
polk
Модератор

Основная работа создания образа, а соответственно как примут потом паровозик делается молельщиками по эскизам дизайнера. Ну а моя самая простая работа изготовить носитель, а потом собрать все это воедино и заставить двигаться...
Пластелин основной материал молельщиков, вот что из него лепят:

А это последний и самый важный элемент для нашего паровоза- КАКАРДА!
Она будет выглядеть так, только пока она Верх нагами:

Опубликовано 12 лет назад #
polk
Модератор

Сейчас паровозик стоит на стапелях для сборки. Установили на раму подвески, мотор, трансмиссию а также нижнюю часть корпуса.
Корпус сделан из влагостойкой фанеры покрытой антигравием.
Кабина будет из алюминиевого композитного листа, который раскраиваем на гидроабразивной резке, это струя воды под давлением 2000 атмосфер с абразивом режет любые материалы.

Опубликовано 12 лет назад #
polk
Модератор

Просьба заказчика изменилась и очень хотят получить паровозик на 1 мая...

Поэтому приходится собирать всё на ходу. После лобзика деталь приклёпывается, после выклейки красится, а после покраски еще теплая прикручивается.
Сегодня примерили кабину, крыша тоже готова, но еще стоит в углу. А вот для светофора закупили цветное оргстекло и изготовили пресформу для формовки, результат покажу позже.
Пока вот

Опубликовано 12 лет назад #
polk
Модератор

Первая примерка "усов" паровозика дополняет образ, особенно когда в цвете. Но при этом обнаружилось что нос очень близко к полу и он будет цеплять небольшие кочки. В понедельник придется увеличивать клиренс передней части паровоза.

Опубликовано 12 лет назад #
polk
Модератор

Меньше недели осталось до 1 Мая.
Паровозик для парка еще не пускает пар, но уверенно стоит на колесах и всё больше начинает походить на свой портрет на бумаге.
Завтра будет первый заезд по коридору и примерка к прицепам.

Опубликовано 11 лет назад #
polk
Модератор

Вот до первого Мая еще есть время, а паровоз уже на ходу.
Первый выезд не вышел комом :-)

Вот небольшое видео
http://youtu.be/8-_m3Gbjopk

Опубликовано 11 лет назад #
polk
Модератор

Наш паровозик уехал на своё постоянное место проживания, в Самару.
И называться будед скорее всего "Паровозик Чух-Чух"

Вот и сказка вся...

Опубликовано 11 лет назад #
polk
Модератор

Неделя как паровозик трудится в парке г. Самара, катает детей и радует публику :)

Опубликовано 11 лет назад #
polk
Модератор

Тема Паровозик не закрылась и в этом году был изготовлен ещё один состав для железной дороги в парк им. Щорса г. Самары
http://www.youtube.com/watch?v=zWH7sAMASOY

Опубликовано 10 лет назад #
